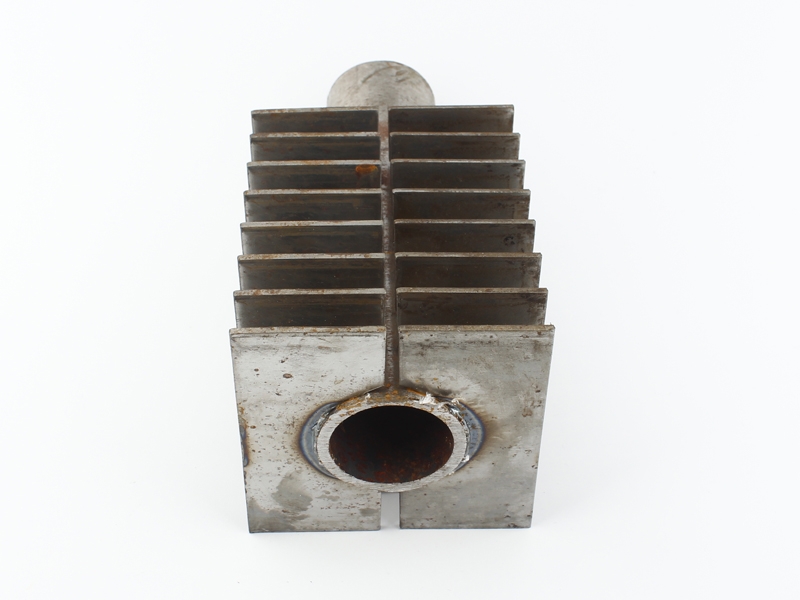

一、結構特點

1、翅片分為兩個對稱的半片，從兩側壓緊管壁，采用電阻焊于管壁焊接，中間留有一定的縫隙；

2、兩支圓管可以共用一組翅片，叫雙管H型翅片，也可以中間僅放一個圓管，叫單管H型翅片；

3、由H型翅片管組成的換熱器，緊密排列，管束呈順排排列。

二、H型翅片結構對積灰和磨損的影響

1、兩片中間的縫隙，有利用煙氣的流動和對積灰的沖刷，因為在縫隙處煙氣有較高的流速；管子順排排列，阻力小磨損?。?/p>

2、H型翅片可以利用流動空間，保持較大的翅片面積和翅化比；

3、翅片的厚度可以根據磨損程度的需要任意選擇；

4、翅片互相平行且互不干擾，沒有螺旋角的影響，因而便于除灰。
